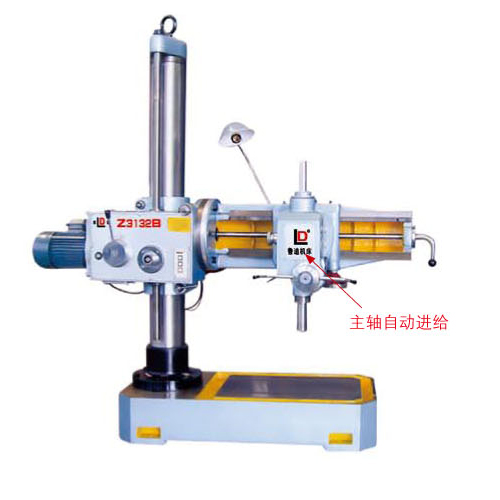

Z3132B搖臂鉆床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C械有限公司官方網站！
0632-3951282
tzludi@126.com
主要技術參數 | Specification | Z3132B | Z3132 |
最大鈷孔直徑 | Max.Drilling | 32 | 32 |
主軸孔莫氏錐度 | Morse taper spindle bore | 3# | 3# |
主軸移動行程 | Spindle movement stroke | 130 | 130 |
主軸中心線至立拄母線距離(m m) | Spindle center to column surface distance | 315-815 | 315-815 |
主軸在水平方向移動行程 | Spindle moves horizontally trip | 500 | 500 |
主軸端面至底座工作臺面距離 | Spindle nose to working surface of base distance | 25-870 | 25-870 |
主軸在立拄上的行程(m m) | Spindle travel on the column | 845 | 845 |
主軸繞垂直于立拄水平線回轉角度 | Around a horizontal axis perpendicular to the rotation angle of the column | 360° | 360° |
主軸繞立拄回轉角度 | Spindle rotation angle around the column | 360° | 360° |
主軸變速級數 | Spindle speed Series | 4級 | 4級 |
主軸轉速范圍(r/min) | Spindle speed range | 173-960 | 173-960 |
主軸進給范圍(mm/m in) | Spindle feed range | 0.1-0.25 | |
底座工作臺面積(m m) | Pedestal table area | 640x460 | 580x450 |
主電機型號 | Main Motor Type | Y90L-4 | Y90L-4 |
主電機功率 | Main motor power | 1.5 | 1.5 |
電動機轉速(r/min) | Motor speed | 1410 | 1410 |
機床夕卜形尺寸（長x寬x高)(mm) | Overall dimensions (length x width x height) | 1850x690x2000 | 1800x680x1991 |
機床凈重 | Machine weight | 770 | 720 |
