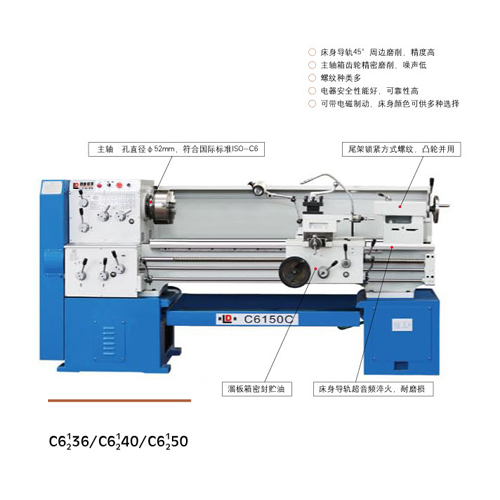

C6150普通車床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
主要技術參數 | Specification | C6^36 | C6^40 | C6^50 | ||
床身上最大回轉直徑 | Max.swing over bed | 360 | 400 | 500 | ||
>加 | 刀架上最大回轉直徑 | Max.swing over cross slide | 190 | 230 | 330 | |
刀鞍處最大回轉直徑 | Max.swing over gap | 520 | 560 | 660 | ||
3力 | 中心距 | Center distance | 750、1000、1500mm | |||
床身寬度 | Bed width | 360mm | ||||
主軸孔徑 | Spindle hole | cp52mm | ||||
C/1 Z主 | 主軸端部尺寸 | Spindle nose | C6 | |||
U軸 | 主軸錐孔 | Spindle taper | MT6 | |||
m | 主軸轉速范圍（級數) | Spindle speed(Nember) | 40-1400rpm(9 Steps)特殊定貨 1600rpm | |||
-n | 公制螺紋范圍（種數） | Metric threads range(Kinds) | 0.25-14mm(19Kinds) | |||
m進 3給 | 英制螺紋范圍（種數） | Inch threads range (Kinds) | 2-40/inch | |||
C/1 | 模數螺紋范圍（種數） | Module threads range (Kinds) | 0.5-3.5nx(ll Kinds) | |||
n 75 sS | 橫滑板行程 | Cross slide travel | 180mm 222mm | |||
2 1 | 小刀架行程 | Compound rest travel | 85mm | |||
3> T/X O m | 車刀桿截面尺寸 | Cross-section size of tool shank | 20x20mm2 | |||
$ | 尾座套筒錐度 | Taper of tailstock sleeve | MT4 | |||
S尾 | 尾座套筒直徑 | Dia of tailstock sleeve | 65mm | |||
3座 | 尾座套筒行程 | Travel of tailstock sleeve | 140mm | |||
n 7n | 主電機 | Main motor power | 4KW 5.5KW 5.5KW | |||
包裝箱尺寸:(長x寬X高） | PACKING SIZE(LxWxH) | |||||
中心fi巨：Center distance | 750mm | 2220x1150x1590mm | ||||
1000mm | 2470x1150x1590mm | |||||
2500mm | 2970x1150x1590mm | |||||
重量：/ | 爭重/毛重（公斤） | Net Weight/Gross Weight(kg) | ||||
中心fi巨：Center distance | 750mm | 1350/2000 | 1400/2050 | 1500/2150 | ||
1000mm | 1450/2100 | 1500/2150 | 1600/2250 | |||
1500mm | 1600/2250 | 1650/2300 | 1750/2400 | |||
