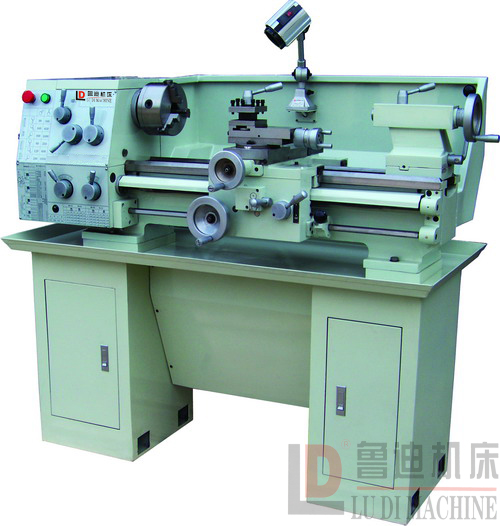

CQ6132車床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
CQ6132車床采用全齒輪傳動，傳遞性能穩定、加工精度高，具有縱橫向雙向自動走刀功能
整機功能齊全，具有縱橫向雙向自動走刀功能。
無需更換掛輪，可通過走刀箱即可實現走刀快慢選擇和常用螺距的選擇
采用斜面式鑲條，調整方便；采用加寬淬火導軌，切削剛性強。
采用操縱桿控制，操作方便；整機配置底柜式油盤、后擋屑板、工作燈。
采用獨立電氣箱，操作安全、性能穩定。
技術參數 | CQ6132 |
床身上最大工件回轉直徑 | 320㎜ |
最大工件長度 | 600㎜ |
中拖板上最大工件回轉直徑 | 200㎜ |
主軸通孔直徑 | 38㎜ |
主軸錐孔 | No.5 |
主軸轉速級數 | 12 60—1600r/r.p.m |
刀架最大橫向行程 | 160㎜ |
小刀架最大縱向行程 | 100㎜ |
加工螺紋種數 | 22 |
加工螺紋螺距范圍 | 0.2－7㎜ |
加工模數螺紋種數 | 21 |
加工螺紋螺距范圍 | 0.2－3.5㎜ |
加工徑節螺紋種數 | 31 |
加工螺紋螺距范圍 | 8－120 1/n″ |
主軸每轉刀架的縱向進給量 | 0.1－1.4mm/r |
主軸每轉刀架的橫向進給量 | 0.045－0.6mm/r |
尾架套筒的最大移動量 | 80mm |
尾座套筒錐孔 | No.3 |
電機 | 750W/380V/50HZ |
毛/凈重 | 450/390㎏ |
外形尺寸 (長×寬×高) | 1370×685×1360 |
包裝箱尺寸 (長×寬×高) | 1470×770×1470 |
隨機附件 | 特殊附件 | ||
三爪卡盤 | φ160㎜ | 底柜油盤 | 1 SET |
三角皮帶A＃800 | φ800㎜ | 中心架 | 1 SET |
呆頂尖 | NO.3、NO.5 | 跟刀架 | 1 SET |
刀架扳手 | 1PC | 組合車刀 | 5PC/1SET |
內六角扳手 | 4#、5#、6# | 活絡頂尖 | No.3 |
雙頭呆扳手 | 12－14、17－19 | 冷卻泵 | 1 SET |
后擋板 | 1PC | 特殊掛輪 | 10PC/1SET |
隨機掛輪 | 4PC/1SET | 花盤 | φ160㎜/φ200㎜ |
M、N 掛輪 | 4PC/1SET | 四爪卡盤 | φ160㎜/φ200㎜ |
工作燈 | 1PC | 過渡盤 | φ160㎜/φ200㎜ |
CQ6132車床產品結構精巧、外形美觀、功能齊全、操作方便，適用于加工企業的中小件生產、個體修理。
