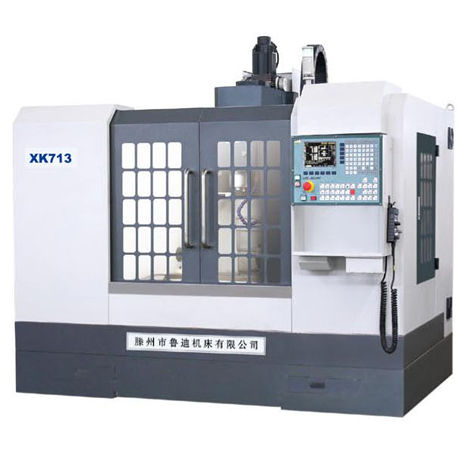

xk713/xh713數控銑床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
〇配置北京凱恩帝K1000MI 〇臺灣BT40主軸單元、增壓缸 〇臺灣斗笠式12把刀庫 O臺灣精密滾珠絲杠 O自動間歇式潤滑系統 O全封閉式防護
選擇配置：
〇No4軸數控分度頭 〇臺灣圓盤式16把刀庫 〇配置其他系統
XK713/XH713
主要技術參數 | Specification | XK713 | XH713 |
工作臺面積（長X寬）（mm) | Table size | 800x320 | 800x320 |
三軸行程(X/Y/Z ) (mm) | Axis Travel | 610x320x400 | 610x320x400 |
工作臺最大承重 | Max table load | 400 | 400 |
T型槽槽寬 | T-slot Size | 3-14 | 3-14 |
T型槽中心距 | T-slot Distance | 100 | 100 |
主軸錐度 | Spindle taper | BT40 | BT40 |
主軸軸心至導軌面距離 | Spindle To Guide | 376 | 376 |
主軸端面到工作臺面距離 | Distance of spindle head to table | 130-530 | 130-530 |
主軸最高轉速 | Spindle Max Speed | 8000 | 8000 |
主軸額定功率 | Spindle Power of main motor | 3J/5.5 | 3J/5.5 |
驅動系統 | Spindle Drivev | 皮帶傳動 Belt transmision | 皮帶傳動 Belt transmision |
定位精度 | Positioning accuracy | 0.02 | 0.02 |
重復精度 | Repeatability accuracy | 0.01 | 0.01 |
軸向電機功率XYZ(kw) | Axis motor Power XYZ | X:1.2,Y/Z:1.6 | X:1.2,Y/Z:1.6 |
X/Y/Z最大快移速度(m m/m i n) | Rapid feed of X/Y/Z | 10000 | 10000 |
X/Y/Z最大切削速度(mm/min) | Cutting feed of X/Y/Z | 6000 | 6000 |
最小當量 | Min Unit | 0.001 | 0.001 |
刀庫 | Tool library | - | 圓盤式16把 |
氣源要求(Kgf/cm2) | Air pressure | 6 | 6 |
機床重量 | Net weight | 1900 | 1900 |
夕卜開多尺寸 | Overall dimensions | 2280x1760x2200 | 2280x1760x2200 |
