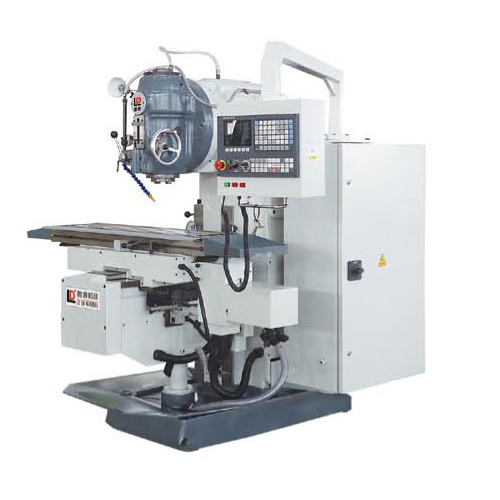

XK5032數控銑床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
主要技術參數 | Specification | XK5032 | XK5040 | XK6132 | XK6140 |
工作臺尺寸 | Table size | 1320x320 | 1700x400 | 1320x320 | 1700x400 |
工作臺行fMX'Y'Zdnm) | Table travel X, Y, Z | 800x280x350 | 920x350x450 | 800x350x280 | 920x380x350 |
T型槽個數/寬度/間距 | T-slot number/width/spacing | 3-18-70 | 3-18-90 | 3-18-70 | 3-18-90 |
主軸錐度 | Spindle taper | IS050 | IS050 | IS050 | IS050 |
工作臺最大承重_ | Maximum table load | 320 | 500 | 320 | 500 |
主軸端面至工作臺面S巨離 | Spindle nose to table | 40-390 | 50-500 | ||
主軸中心線至立拄導軌面距離 | Spindle axis to column surface distance rail | 350 | 450 | ||
快速進給速度(X/Y/Z ) (mm/min) | Rapid feed rate (X/Y/Z) | 6000/6000/3000 | 6000/6000/3000 | 6000/3000/6000 | 6000/3000/6000 |
進給移動速度X/Y ( Z ) (mm/min) | Feed movement speed X/Y (Z) | 6-3200 | 6-3200 | 6-3200 | 6-3200 |
主軸行程 | Spindle stroke | 70 | 85 | - | - |
主軸轉速范圍 | Spindle speed range | 30-1500 ( 18級) | 30-1500 ( 18級) | 30-1500 | 30-1500 |
立銑頭最大回轉角度(°) | Maximum swivel milling head | ±45° | ±45° | - | - |
主軸電機功率 | Spindle motor power | 7.5 | 11 | 7.5 | 11 |
縱橫向進給電機扭矩（X/Y) (N.m) | Vertical and horizontal feed motor torque (X/Y) | 12 | 12 | 12 | 12 |
垂向進給電機扭矩（Z ) (N.m) | Vertical feed motor torque (Z) | 22 | 22 | 22 | 22 |
主軸最大扭矩（N.m) | Maximum spindle torque | 1000 | 1000 | 1000 | 1000 |
外型尺寸（LxWxH)(mm) | Dimensions (LxWxH) | 1929x2055x1960 | 2310x2200x2394 | 1929x2055x1960 | 2310x2200x2394 |
整機重量 | Total Weight | 2800 | 3850 | 2800 | 4250 |
