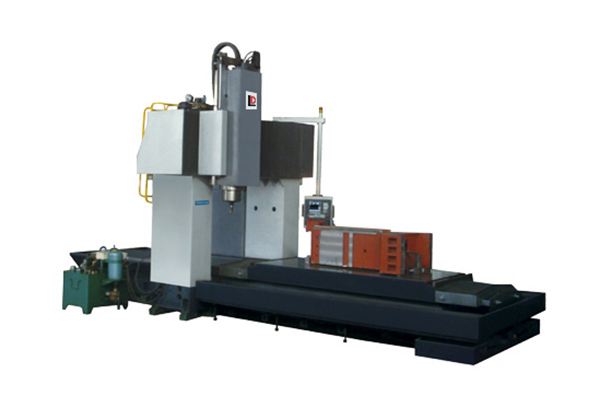

XH2412A龍門加工中心
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C械有限公司官方網站！
0632-3951282
tzludi@126.com
XH2412A龍門加工中心主要技術參數
項目 | 單位 | 技術參數 | |
工作臺 | 工作臺面積 | mm | 1400×3000 |
T型槽尺寸 | mm | 7-22-180 | |
工作臺最大承重 | kg | 7500 | |
工作范圍 | X向行程 | ㎜ | 3100 |
Y向行程 | ㎜ | 2000 | |
Z向行程 | mm | 700 | |
主軸端面至工作臺距離 | mm | 370-1070 | |
過龍門寬度 | ㎜ | 1750 | |
主軸 | 主軸轉速 | r/min | 50-750/750-3000 （液壓兩檔） |
主軸錐孔 | BT50 | ||
主軸電機功率 | kw | 15/18 | |
進給 | X/Y/軸快速移動 | m/min | 15 |
Z軸快速移動 | m/min | 12 | |
切削進給 | mm/min | 1-5000 | |
精度 | X/Y/Z定位精度 | mm | 0.022/0.022/0.022/ |
X/Y/Z重復定位精度 | mm | 0.012/0.012/0.012/ | |
刀庫 | 刀庫容量 | 把 | 24 |
刀具最大直徑/長度 | mm | φ127/300 | |
刀具最大重量 | kg | 15 | |
其它 | 機床凈重 | kg | 30000 |
外形尺寸 | mm | 8000×4000×4000 | |
XH2412A龍門加工中心主要配置
標準配置 | 選擇配置 |
Fanuc 0i MD數控系統 | 西門子802D、HNC--22M數控系統、KND-1000M |
主軸轉速50-3000rpm（齒輪傳動，液壓兩檔，高速1：1.7，低速1：4.1）； | 第四軸 |
24把圓盤刀庫 | 30把鏈式刀庫 |
主軸伺服電機功率：15/18Kw； 扭矩：95.5NM | 雙螺旋排屑器+鏈式排屑器 |
X/Y/Z電機扭矩：38/30/30NM | 90度側銑頭 |
冷卻系統 | 半防護鈑金 |
Z軸液壓自動平衡系統 | |
底盤防護鈑金 |
