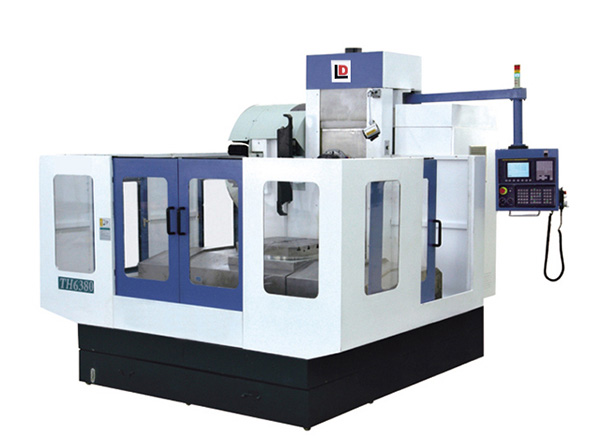

TH6380臥式加工中心
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
TH6380臥式加工中心主要技術參數
項目 | 單位 | 技術參數 | |
工作范圍 | X向行程 | ㎜ | 1200 |
Y向行程 | ㎜ | 900 | |
Z向行程 | ㎜ | 1100 | |
主軸端面至工作臺中心距離 | ㎜ | 160-1260 | |
主軸中心至工作臺面距離 | ㎜ | 0-900 | |
主軸 | 主軸最高轉速 | r/min | 4000(高低2檔) |
主軸錐孔 | BT50 | ||
主軸電機功率 | kw | 15/18.5 | |
工作臺 | 工作臺面積 | mm | 800×800 |
工作臺最大載重能力 | kg | 2500 | |
T型槽尺寸 | mm | 5-22-160 | |
分度精度 | “ | 10 | |
重復精度 | “ | 4 | |
刀庫 | 刀庫容量 | 把 | 24 |
刀具（鄰/空）最大直徑 | mm | φ127/φ178 | |
刀具最大長度 | ㎜ | 300 | |
刀具最大重量 | kg | 15 | |
進給 | X/Y/Z軸快速移動 | m/min | 12/12/12 |
切削進給速度 | mm/min | 1-5000 | |
導軌 | 型式 | 三軸硬軌 Z軸四導軌 | |
精度 | 定位精度 | mm | 0.022 |
重復定位精度 | mm | 0.012 | |
其它 | 機床凈重 | ㎏ | 18000 |
外形尺寸 | ㎜ | ||
TH6380臥式加工中心主要配置
標準配置 | 選擇配置 |
FANUC 0i MD數控系統 | 華中210B、KND1000M/2000M數控系統 |
主軸箱2檔變速結構 | 鏈?zhǔn)脚判计?/span> |
24把圓盤刀庫 | 電柜空調器 |
主軸箱直連結構 | |
