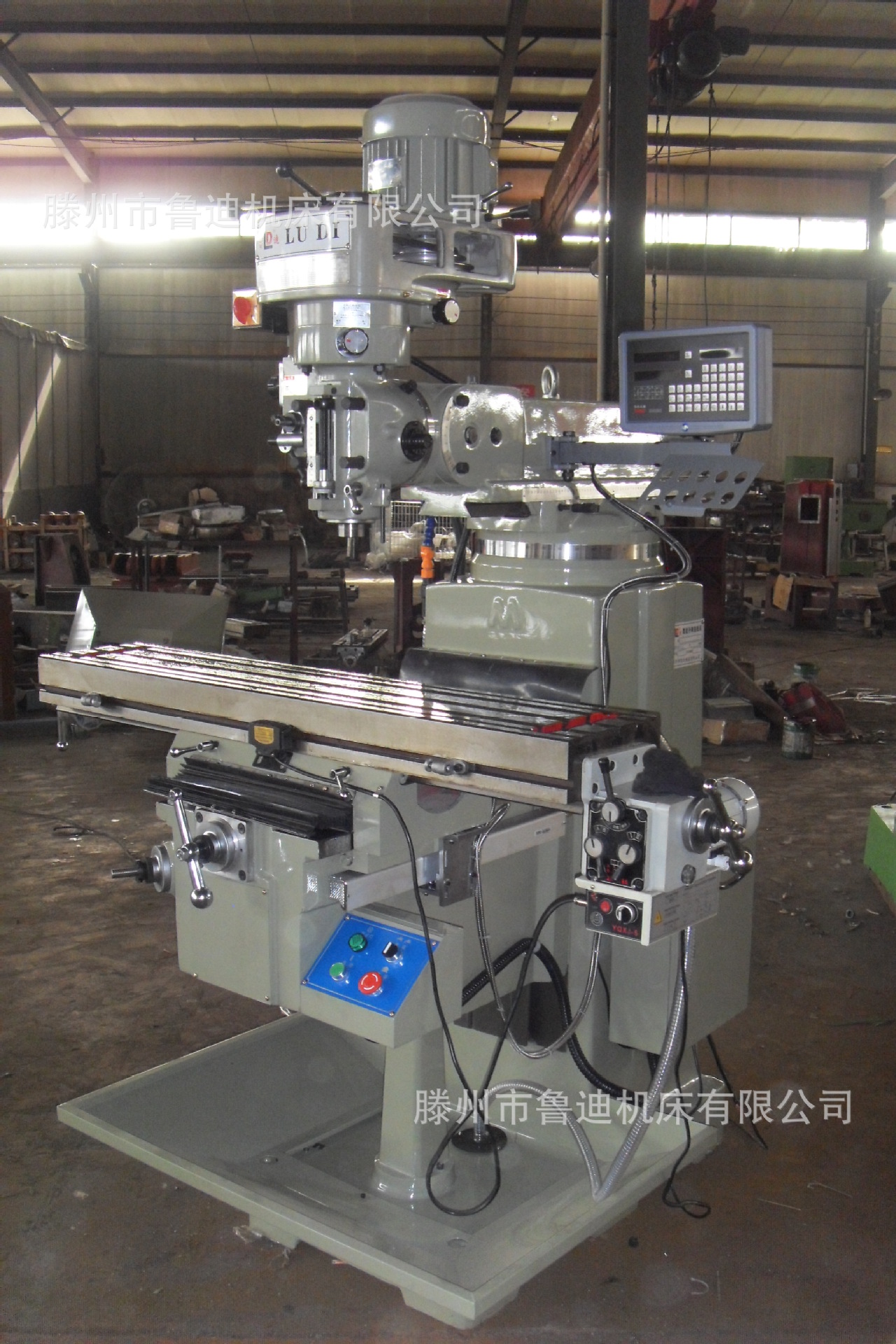

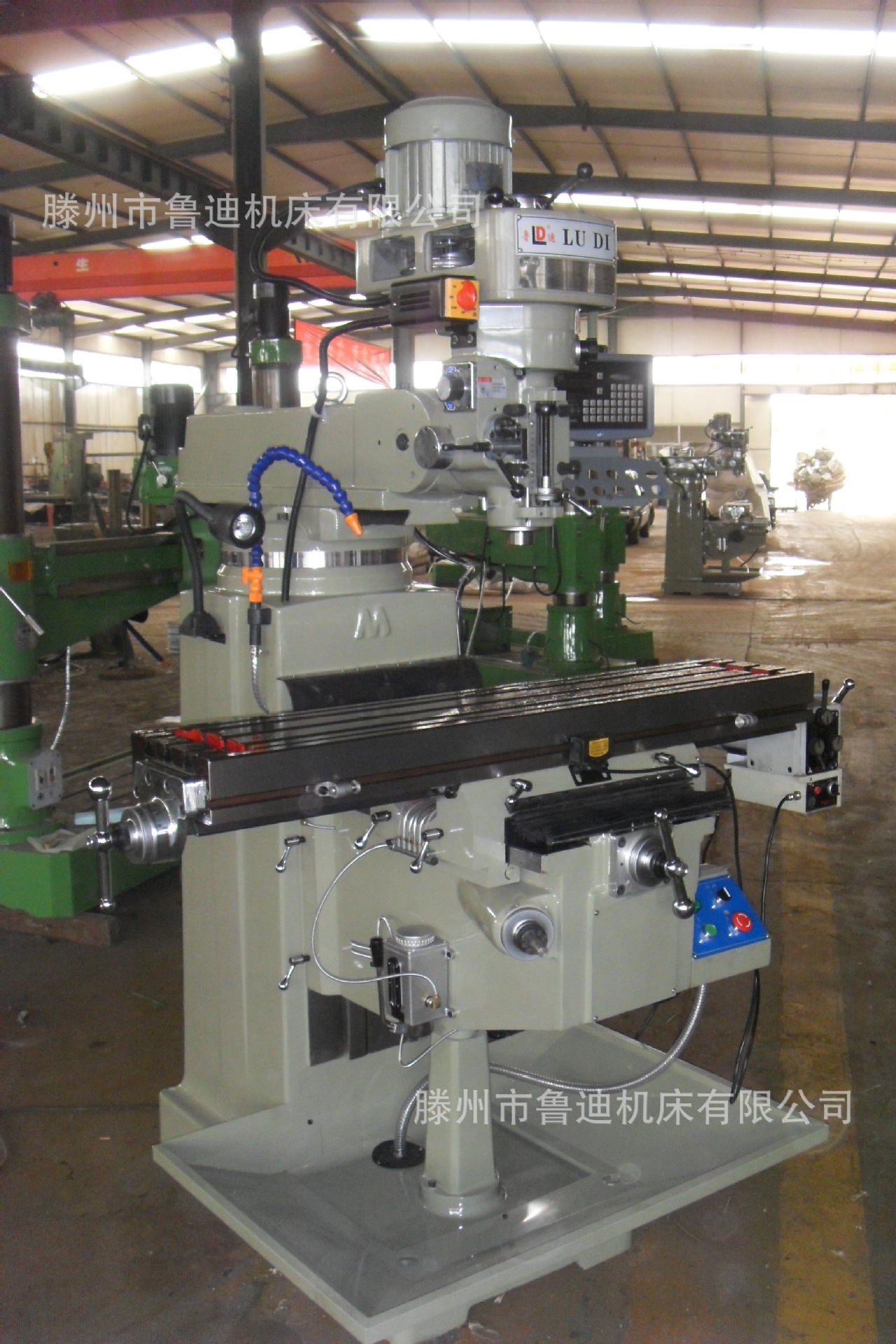

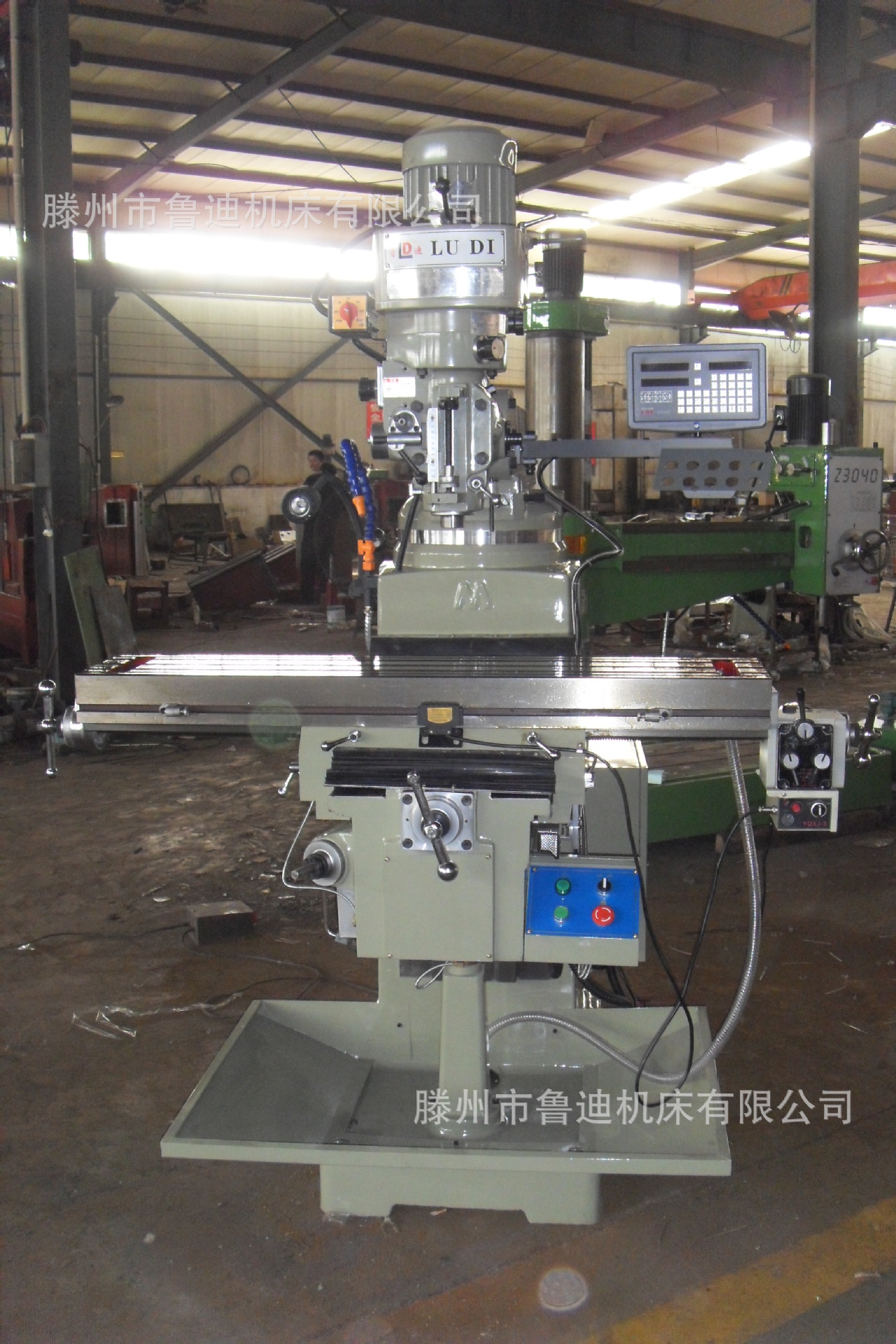

4號炮塔銑床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
4H炮塔銑床鑄件采Ｍ米漢納鑄鐵，剛性佳，不變形，穩定性佳．
1.主軸采用鉻合金鋼制作，經調質，熱處理，研磨后，并配以精密的軸承組合，切削力強且精密度特佳
2.立銑頭采獨特倒吊式設計，精度絕佳，操作簡單，剎車容易．
3.三軸螺桿采用高級磷青銅制成，耐磨性佳，使用年限長．ＸＹ軸采用可調式螺帽設計，調整容易，操作順暢，精度高．
4.ＸＹ軸滑道經高周波熱處理后，耐磨性佳，增長使用壽命．ＸＹ軸界面貼附耐磨片作輕巧，磨損率小，經久耐用．
5.配備潤滑系統，永?；理槙常?br />
主要技術參數
| 主要技術參數 | Specification | 4H | ||
| 工作臺面積 | Table area | 254xl270(10nx50n) | ||
| 工作臺縱向行程 | Longitudinal travel | 780 | ||
| 工作臺橫向行程 | Table cross travel | 400 | ||
| 工作臺垂直行程 | Table vertical travel | 500 | ||
| T型槽數量及尺寸 | T-slot number and size | 3x16 | ||
| 伸縮臂行程 | Telescopic stroke | 470 | ||
| 主軸端面至臺面距離 | Spindle nose to table distance | 0-405 | ||
| 主軸孔錐度 | Spindie taper R8/ISO40 | |||
| 主軸行程 | Spindie stroke 127 | |||
| 主軸進給量 | Spindle Feed0.04 0.08 0.15 | |||
| 電機功率 | Spindie motor power 2.25KW/3HP | |||
| 銑頭左右回轉 | Head turning around | 90° | ||
| 銑頭前后回轉 | Head turning around | 45° | ||
| 包裝尺寸/臺 | Package Size / Taiwan1516X1550X2080 | |||
| 毛重/臺 | GW / Taiwan | 1700 | ||

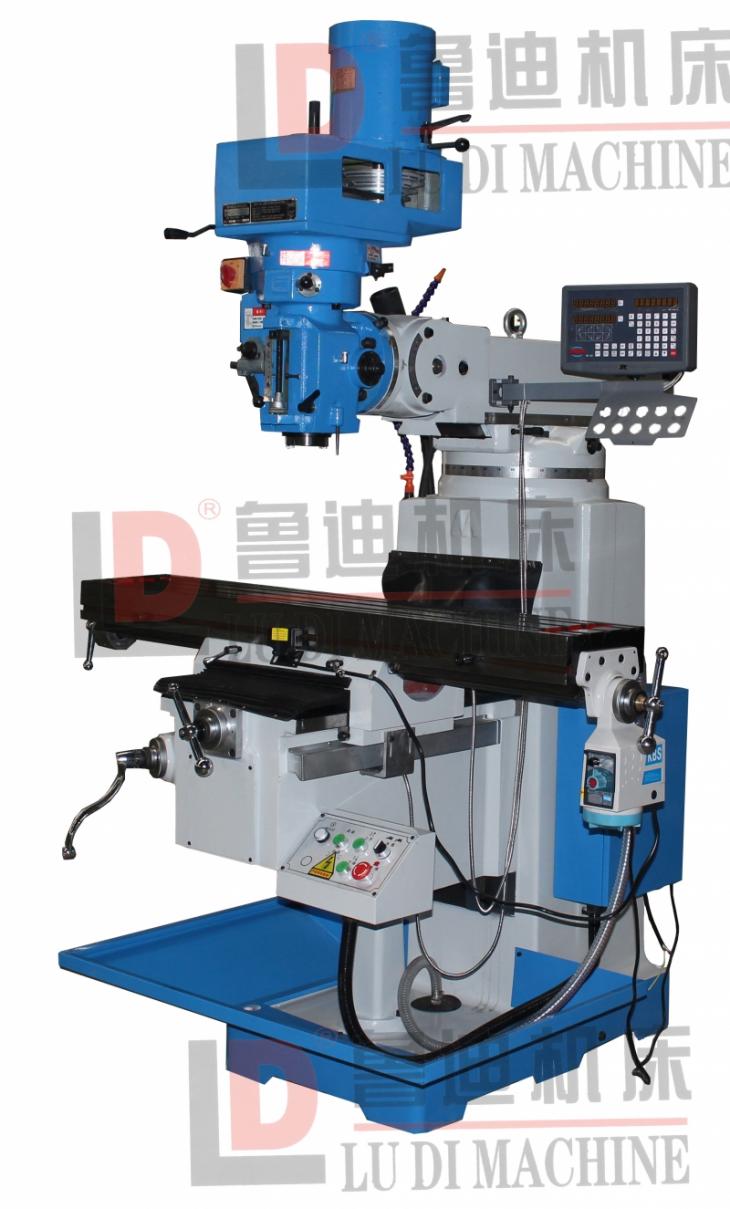

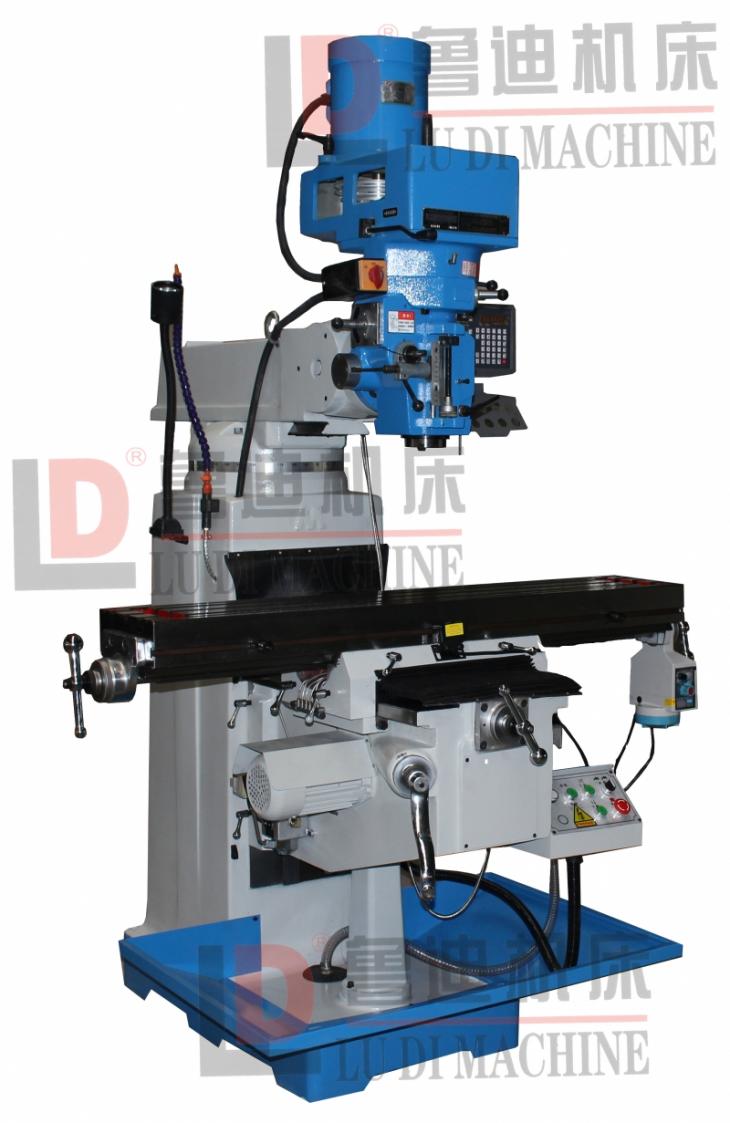

5H炮塔銑床，電動升降，兩軸實現，X向電子走刀器

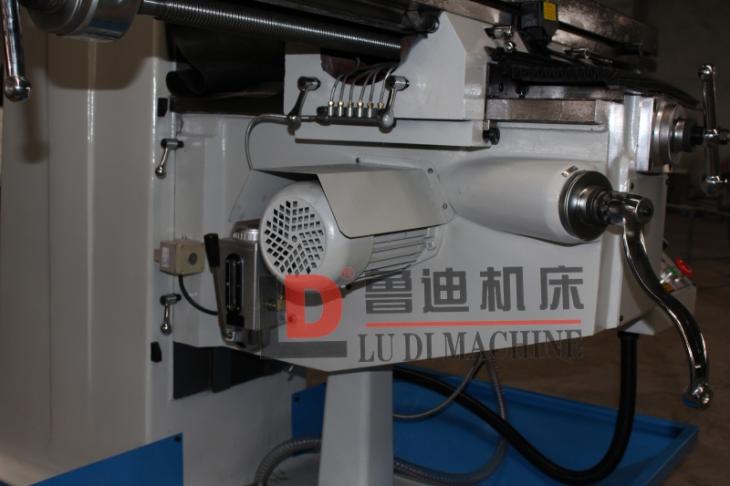

電動升降

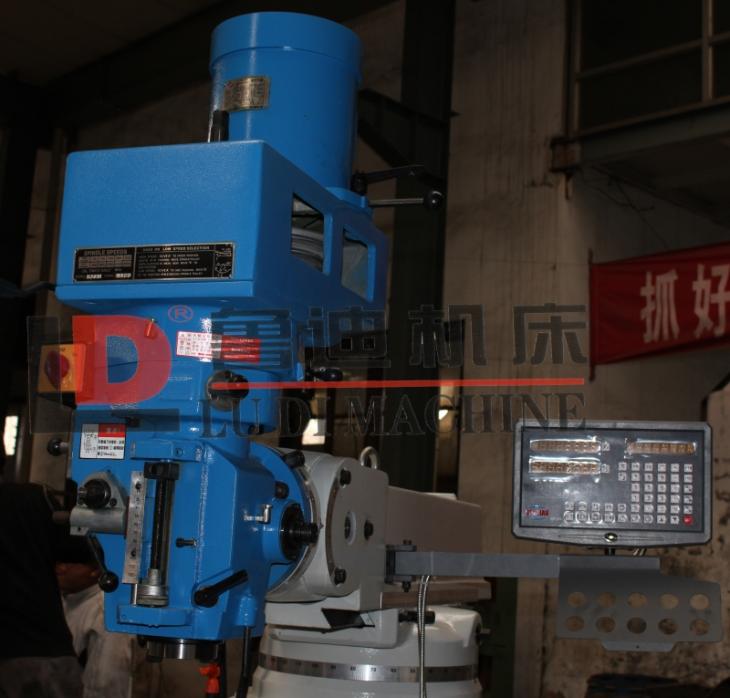

5V大功率銑頭

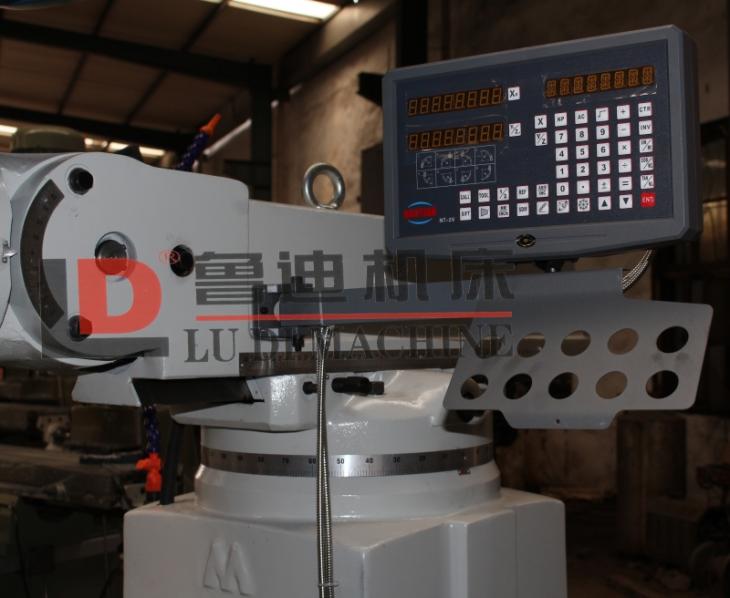

配置兩軸數顯（任選單周，兩軸，三軸）

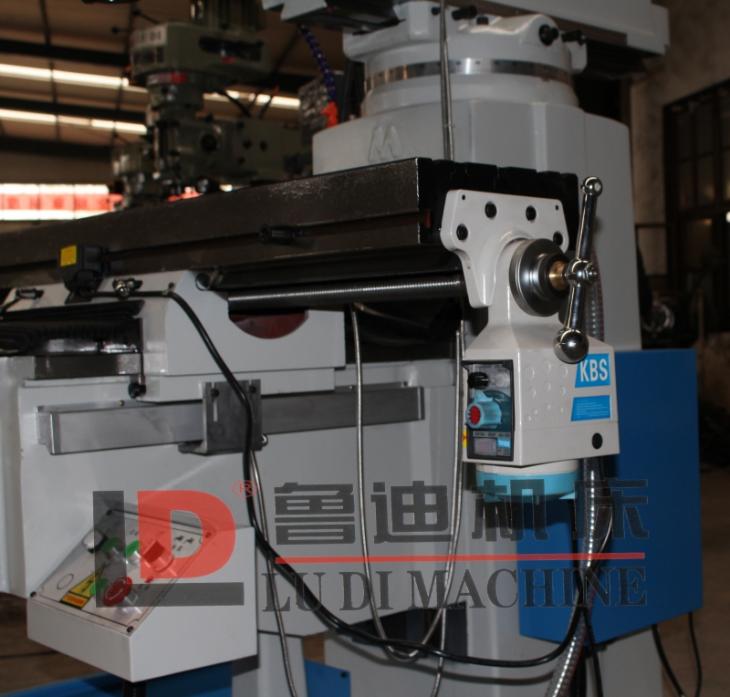

電子走刀器（可選機械走刀器）可選裝X,Y,Z三向走刀
| 主要技術參數 | Specification | 5H | ||
| 工作臺面積 | Table area | 1370X305 | ||
| 工作臺縱向行程 | Longitudinal travel | 880 | ||
| 工作臺橫向行程 | Table cross travel | 400 | ||
| 工作臺垂直行程 | Table vertical travel | 500 | ||
| T型槽數量及尺寸 | T-slot number and size | 3x16 | ||
| 伸縮臂行程 | Telescopic stroke | 470 | ||
| 主軸端面至臺面距離 | Spindle nose to table distance | 0-405 | ||
| 主軸孔錐度 | Spindie taper ISO40 | |||
| 主軸行程 | Spindie stroke 127 | |||
| 主軸進給量 | Spindle Feed 0.04 0.08 0.15 | |||
| 電機功率 | Spindie motor power 3.7KW | |||
| 銑頭左右回轉 | Head turning around | 90° | ||
| 銑頭前后回轉 | Head turning around | 45° | ||
| 包裝尺寸/臺 | Package Size / Taiwan1516X1550X2080 | |||
| 毛重/臺 | GW / Taiwan | 1900 | ||
