4HW炮塔銑床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com

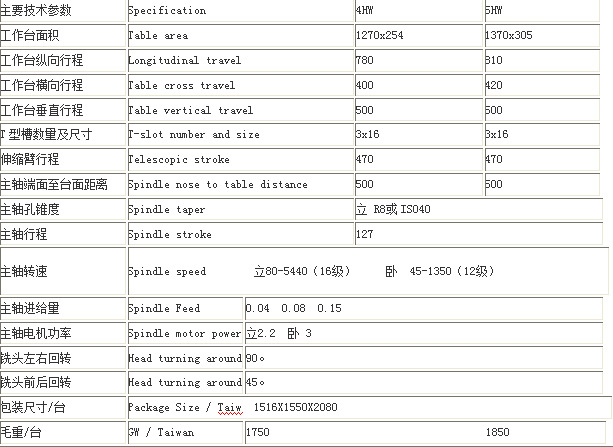

主要技術參數 | Specification | 4HW | 5HW | |||
工作臺面積 | Table area | 1270x254 | 1370x305 | |||
工作臺縱向行程 | Longitudinal travel | 780 | 810 | |||
工作臺橫向行程 | Table cross travel | 400 | 420 | |||
工作臺垂直行程 | Table vertical travel | 500 | 500 | |||
T型槽數量及尺寸 | T-slot number and size | 3x16 | 3x16 | |||
伸縮臂行程 | Telescopic stroke | 470 | 470 | |||
主軸端面至臺面距離 | Spindle nose to table distance | 500 | 500 | |||
主軸孔錐度 | Spindle taper | 立 R8或IS040 | 臥 IS040 | |||
主軸行程 | Spindle stroke | 127 | 127 | |||
主軸轉速 | Spindle speed | 立80-5440 ( 16級） | 標準：有段 16速 50HZ : 65-4500 60HZ : 80-5440 | |||
臣卜45-1350 ( 12級) | 特殊選配：無段變速65-4500 / 65-3750 | |||||
主軸進給量 | Spindle Feed | 三檔：0.04(0.0015__)/0.08(0.003")/0.15(0.006") | ||||
主軸電機功率 | Spindle motor power | 立2.2 | 卜3 | |||
銑頭左右回轉 | Head turning around | 90。 | 90° | |||
銑頭前后回轉 | Head turning around | 45。 | 45° | |||
包裝尺寸/臺 | Package Size / Taiwan | 1516x1550x2080 | 1566x1650x2080 | |||
毛重/臺 | GW / Taiwan | 1750 | 1850 | |||

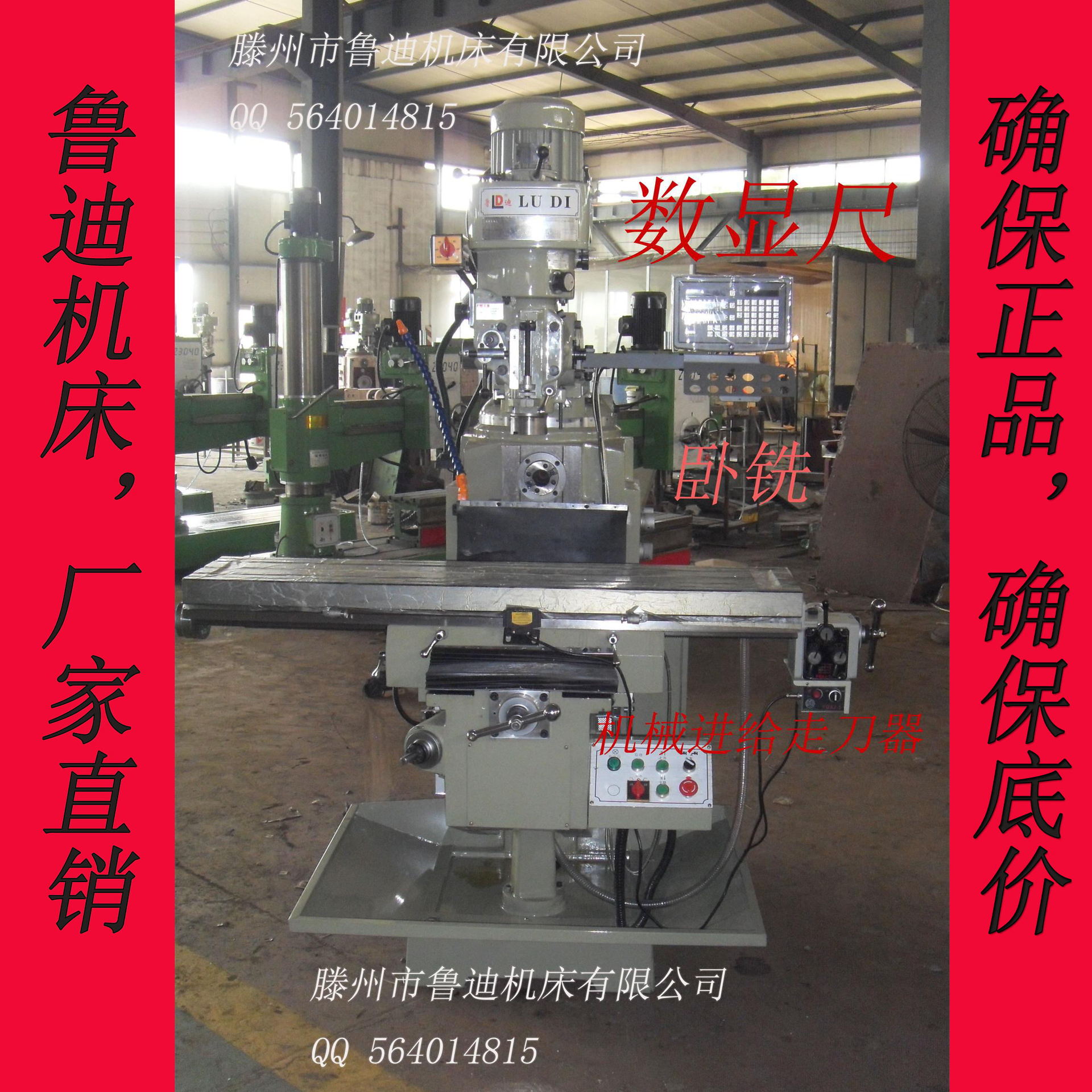

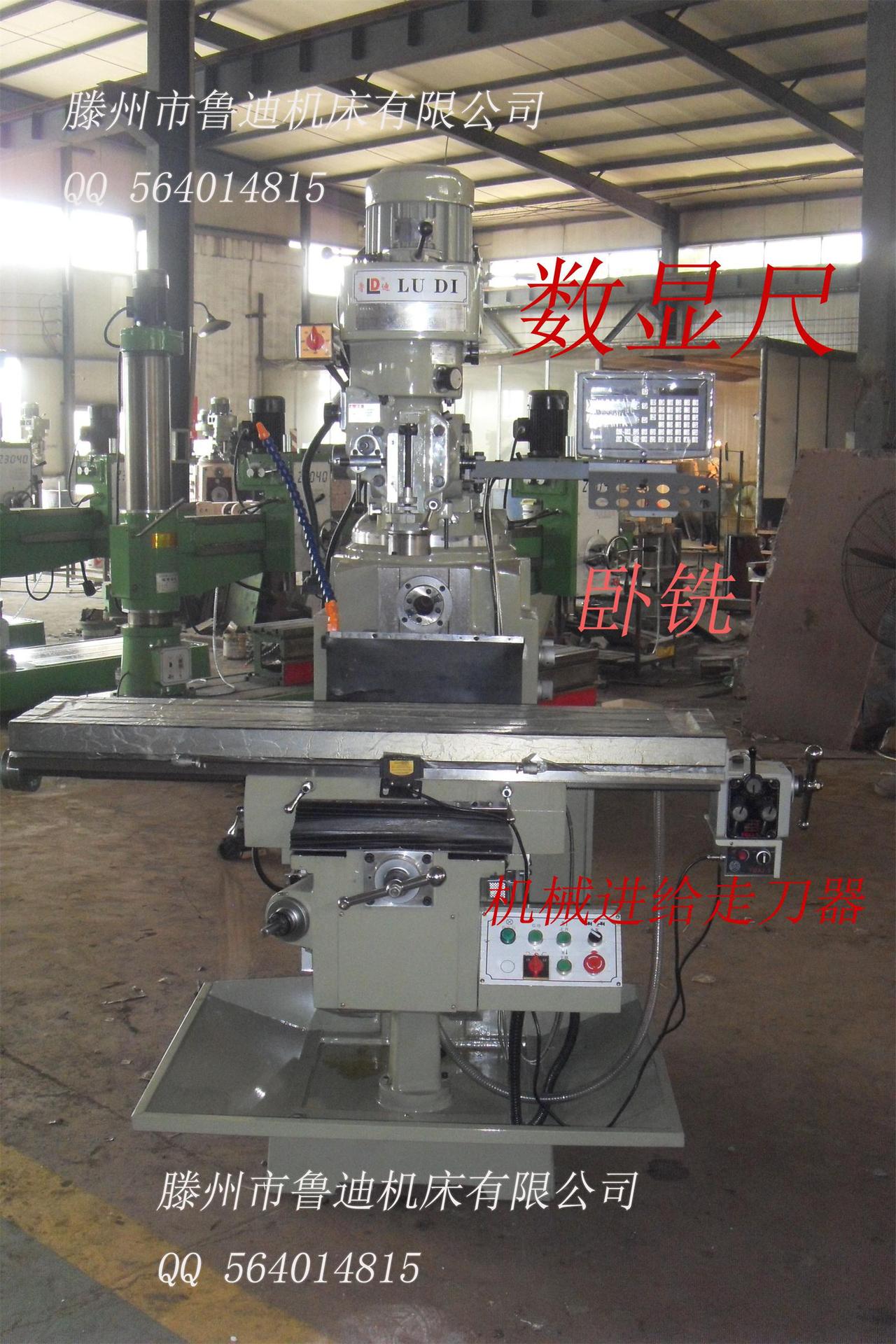

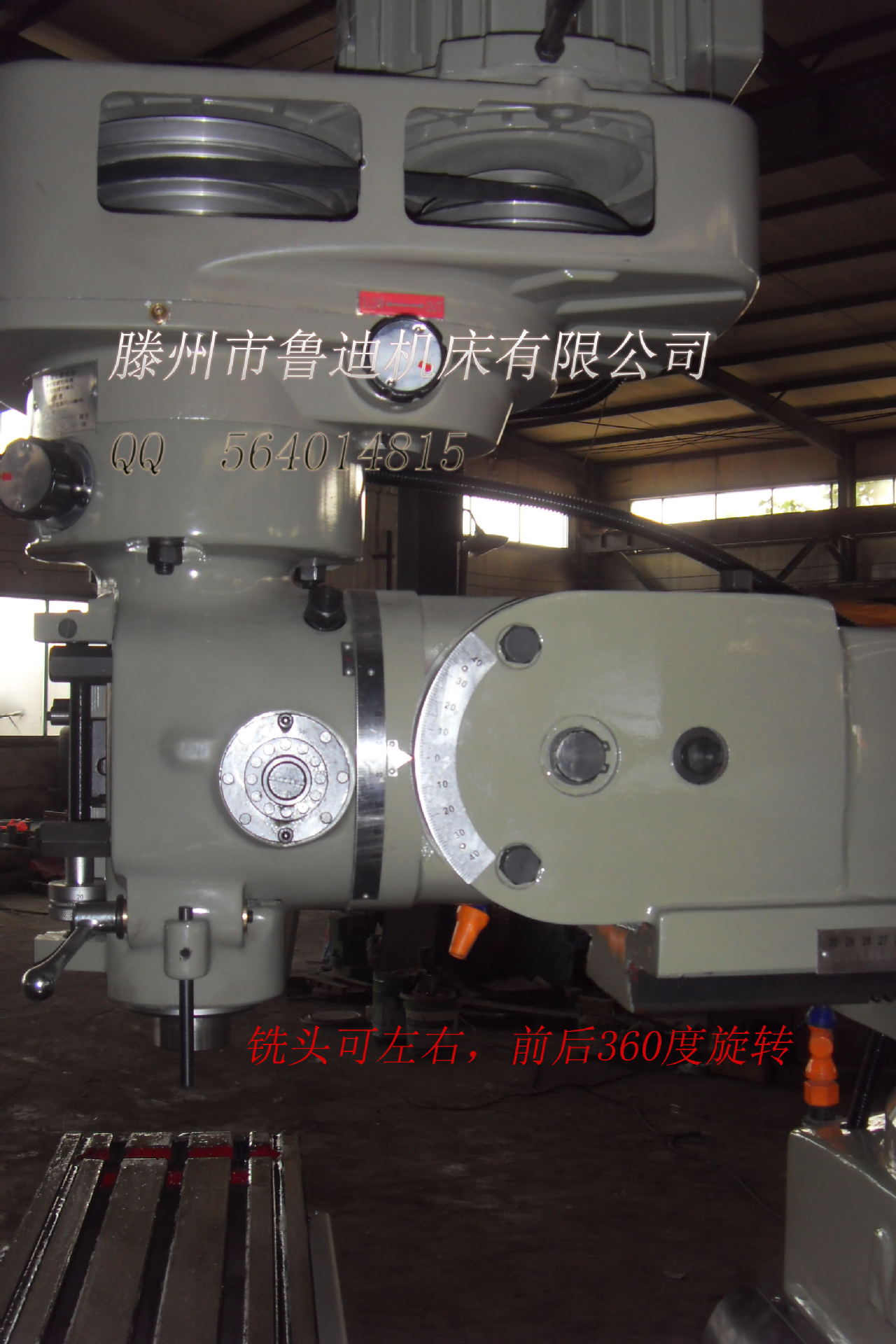

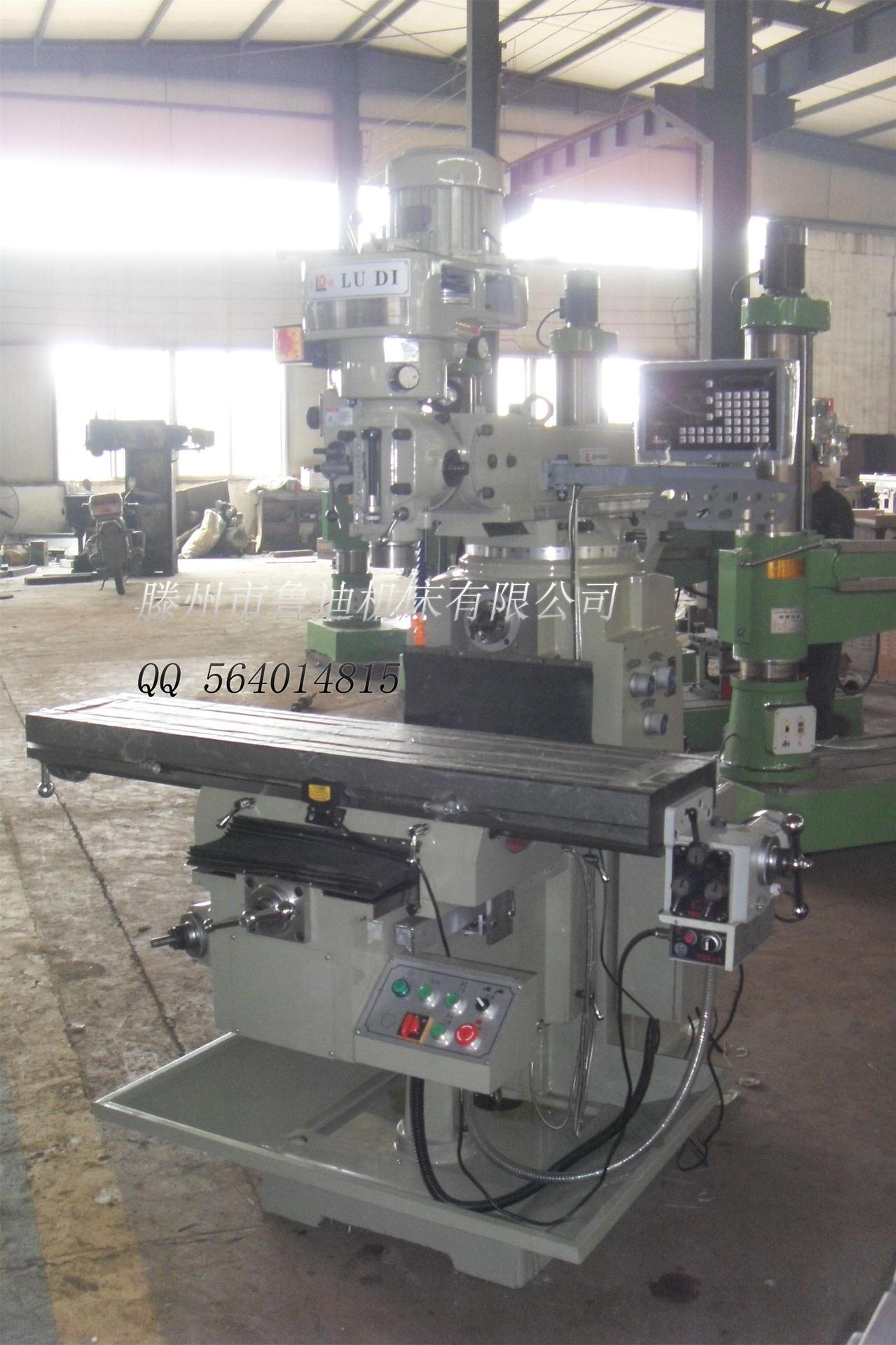

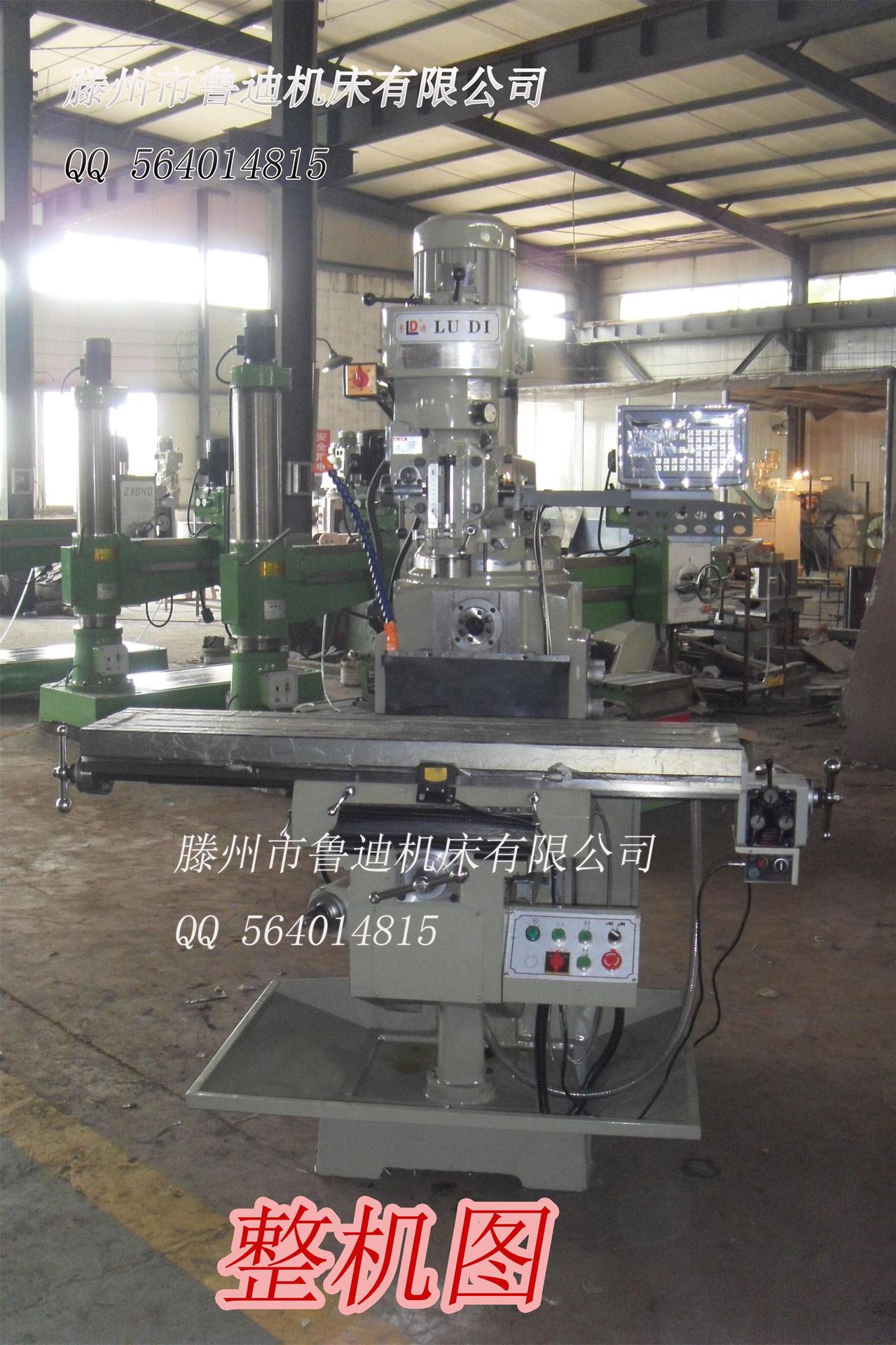

4HW新型立臥兩用高速炮塔銑床，銑頭配置炮塔銑床頭，且主軸裝有手動和微動兩種進給方式，加工方便、準確；銑床頭可在垂直平面內調整±45°，水平面內回轉 360°。臥銑采用高精密磨齒齒輪12級變速，扭力大，噪音低，增加臥銑功能大大提高了此機床的使用范圍。配置工作臺走刀，實現自動進給；配置數顯尺，提高加工精度！
鑄件采Ｍ米漢納鑄鐵，剛性佳，不變形，穩定性佳．．主軸采用鉻合金鋼制作，經調質，熱處理，研磨后，并配以精密的軸承組合，切削力強且精密度特佳．立銑頭采獨特倒吊式設計，精度絕佳，操作簡單，剎車容易．（客戶可選訂特殊功能）（選購品）．三軸螺桿采用高級磷青銅制成，耐磨性佳，使用年限長．ＸＹ軸采用可調式螺帽設計，調整容易，操作順暢，精度高．．ＸＹ軸滑道經高周波熱處理后，耐磨性佳，增長使用壽命．ＸＹ軸界面貼附耐磨片作輕巧，磨損率小，經久耐用．．配備潤滑系統，永?；理槙常?br />
